1 范圍

      本標準規定了消火栓箱的術語和定義、分類和型號、要求、試驗方法、檢驗規則、標志、使用說明書、 包裝、運輸和貯存等。

      本標準適用于建筑物內室內消火栓給水系統用消火栓箱。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1176 鑄造銅及銅合金

      GB 3445 室內消火栓

      GB 6246 消防水帶

      GB 8181 消防水槍

      GB/T 9969 工業產品使用說明書總則

      GB 12514.1 消防接口 第1部分：消防接口通用技術條件

      GB 15090 消防軟管卷盤

      GB 16806-2006 消防聯動控制系統

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      消火栓箱 fire hydrant cabinet

      固定安裝在建筑物內的消防給水管路上，由箱門、箱體、室內消火栓、消防接口、消防水帶、消防水槍、消防軟管卷盤及電器設備等消防器材組成，具有給水、滅火、控制及報警等功能的箱式消防裝置。

3.2

      雙配置式消火栓箱 fire hydrant cabinet with double setting

      箱內配置的室內消火栓、消防水帶、消防水槍均為兩件的消火栓箱。

4 分類和型號

4.1 分類

4.1.1 消火栓箱按消防水帶的安置方式分為：

      a）掛置式（見圖1）,不標注代號;

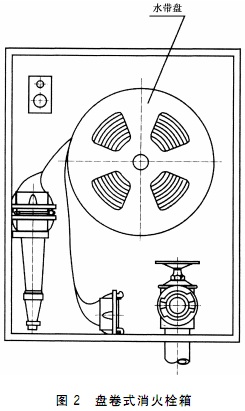

      b）盤卷式（見圖2）,代號P；

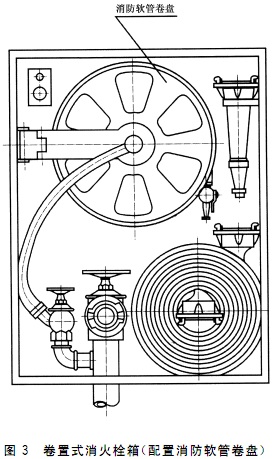

      c）卷置式（見圖3）,代號J；

      d）托架式（見圖4）,代號T。

4.1.2 消火栓箱按配置消防器材數量分為：

      a）單配置式，不標注代號；

      b）雙配置式，代號S。

      注：雙配置式消火栓箱內可配2只單栓閥室內消火栓，也可配1只雙栓閥室內消火栓。

4.1.3 消火栓箱按是否配置應急照明燈分為：

      a）不配置應急照明燈式，不標注代號；

      b）配置應急照明燈式，代號D。

4.1.4 消火栓箱按箱門型式分為：

      a）單開門式，不標注代號；

      b）雙開門式，代號2。

4.1.5消火栓箱按是否配置消防軟管卷盤分為：

      a）不配置消防軟管卷盤式，不標注代號；

      b）配置消防軟管卷盤式，代號Z。

圖1 掛置式消火栓箱
